价 格
订货量
￥1500.00
1 - 4
￥1450.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥5
| 产品特性：高压计量箱 | 是否进口：否 | 产地：四川 |
| 加工定制：否 | 品牌：曙辰电气 | 型号：组合式互感器 |
| 极数：3P | 额定频率：50Hz | 灭弧方式：真空断路器 |
| 额定绝缘电压：10000V | 机械寿命：2万次 | 产品认证：***-2000 |
| 物料编号：0001 | 最小包装数：1 |

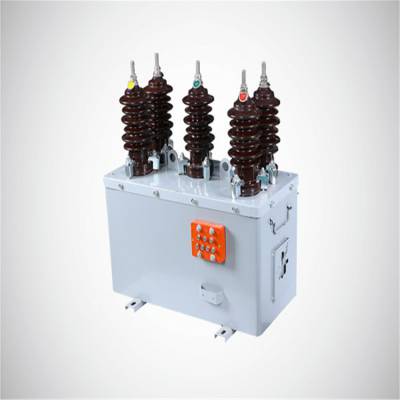

大理高压计量箱组合式互感器 JLSZV-10W高压计量箱生产厂家
曙辰电气设备有限公司主要生产高压真空断路器、SF6断路器、隔离开关、计量箱、互感器、熔断器、避雷器、环网柜、箱变等电力设备，产品资质齐全欢迎咨询报价，质量***期待与您合作。
?35KV高压计量箱组合式互感器型号 参数
组合式互感器JLSZV-35KV三相四线干式高压计量箱
JLSZV-35高压干式电力计量箱为三相二元件组合互感器，分别为二台电流互感器元件及二台全绝缘电压互感器元件组装在一个槽钢底座上。供户外35kV电力系统中作电压、电流电能计量使用。二台电流互感器元件分别串接在线路的A、C相上，二台电压互感器元件组成三相V式接线，产品为环氧树脂与硅橡胶复合绝缘产品，性能稳定。并且该组合互感器与一组35kV级三相组合避雷器(HY5WZ1-51/150*51/134)组装在一起,有效地限制了户外运行环境中可能出现的各种过电压,以保护该组合互感器的可靠运行。
JLSZV-35外部采用的高温硅橡胶材料，具有良好的憎水性，***提高了污闪电压，能有效地防止污闪故障的发生；具有***和耐漏电起痕性能，电蚀损性能达到GB6553-1986[等效采用IEC587（1984）]标准中 ***的1A 6.0级,可以连续承受污闪电压;具有耐机械冲击能力强、不易损坏、维护周期长的特点。
JLSZV-35本型电压、电流组合互感器（又称电能计量箱，干式计量箱）系供交流50HZ、额定35KV三相电力线路中作有功、无功电能计量。适用于农村户外变电站，也可用于工业企业小型变、配电所。本产品可以取代JLS-35型油浸式电能计量箱。
JLSZV-35本型组合互感器为户外环氧树脂浇注、全封闭、支柱式结构。由于采用户外环氧树脂浇注。产品具有耐电弧、耐紫外线、耐老化、寿命长、免维护等特点。本产品由三台单相接地电压互感器组成“Y”型接线，两台电流互感器分别串接在A、C相上，并且电流互感器二次绕组带有抽头可得到不同电流比。
二次出线通过金属软管引出，接线方便，***并能实现防窃电措施。底座槽钢上有四个安装孔供安装使用。
二、使用条件：
1．环境温度在-40℃至45℃之间，日平均气温不超过35℃;
2．海拔不超过1000米（高海拔地区使用时请提供海拔高度）;
3． 大风速：≤34m/s;
4.相对湿度: 日平均值不超过95%,月平均值不超过90%;
5.抗地震性能:水平加速度0.25g,垂直加速度0.125g;
6.本产品可在1.2倍额定电压因数下长期运行;
7.装置种类:户外复合绝缘全封闭式结构;
8.产品重量：485 Kg(包括避雷器重量);
9.表面爬电距离：1300mm；
10.额定绝缘水平：40.5/95/200KV
35KV户外干式高压计量箱型号参数
三、安装与接线：
1、高压计量箱应水平安装，杆上安装高度不应低于地面300mm，电度表应垂直，不得任意倾斜。
2、高压计量箱电源端（一次进线侧）必须安装相应电压等级的氧化锌避雷器，其接地电阻≤10Ω，以防各种雷电过电压、操作过电压、工频暂态过电压，从而保护线路中的电器及用电设备。
3、接线，应辨明电网电源的相序A、B、C与高压电能计量箱，导电杆的相序A、B、C各相分别对应连接（必须正相序），P1进线，P2出线。
4、双变比接法：改变二次接线：接S1—S2为小量程变比（S3空头），接S1—S3为大量程变比（S2空头）。
5、单变比时，电流互感器二次S2与电压互感器二次b连接接地，电流互感器二次改变双变比用小变比时，S2与电压互感器b连接接地（S3空头）；用大变比时，S3与电压互感器b连接接地（S2空头）。
高压线为铝线时，应采用铜铝过渡线夹牢固连接，整机箱体必须接地；电流互感器二次不得开路，电压互感器二次不得短路。
高压计量箱装好后，应带负荷进行试验观察，看有功无功电能表转动是否正常。
经过以上全面试验检查，合格后方可正式投入运行。
?JLSZV/Y-35KV线路高压计量箱
一、JLSZV/Y-35KV线路高压计量箱概述
JLSZY-35W组合互感器是在同类产品的基础上改进而成，适用于额定频率50HZ,额定电压35KV的户外交流电力系统中，作有功、无功电能计量使用，式老式油浸产品的替代品。本型号电流互感器采用具有耐电弧、耐紫外线、耐老化的户外专用环氧树脂真空浇注而成，外形采用防雨伞裙，表面爬电距大，二次出现端子加有金属保护罩密封，防雨、防尘、耐腐蚀，是城乡电网改造的理想换代产品。
二、JLSZV/Y-35KV线路高压计量箱结构简介
电压互感器由户内环氧树脂浇注结构，铁芯为外露式，用优质冷轧取向硅钢片叠装而成，在中心柱上装置一次及二次线圈。 电流互感器也由户内环氧树脂浇注结构，铁芯为封闭式，用优质冷轧取向硅钢片卷制而成。二个电压互感器（PT）、二个电流互感器（CT）通过组合装在一个封闭的铁箱内，形成一体。
三、使用条件
该产品适用于频率为50Hz的35kV三相交流电力系统中;
2.环境温度：-40℃～+40℃;
3.空气相对湿度：月平均值≤90;
4.海拔高度：不超过2000m;
5.周围空气不应受腐蚀性气体或可燃性气体的污染。
四、技术参数
1.jlszy-35符合标准GB17201-2007之规定
2.准确等级：0.2S、0.2、0.5S、0.5
3.额定电压比：35000/100;
4.额定一次电流：5-400A
5.额定二次电流： 或1A
6.额定容量：电压部分：0.2级，3*30VA;2*30VA
电流部分：0.2S、02级，3*15VA;2*15VA
7.额定短时热电流倍数：100/1n/1s
8.额定动稳定电流倍数：250/th
大理高压计量箱组合式互感器 JLSZV-10W高压计量箱生产厂家
