| 品牌：曙辰电气 | 是否进口：否 | 产地：四川 |
| 加工定制：是 | 型号：JLSZV-10 | 产品名称：电力计量箱 |
| 适用范围：10KV线路 | 产品认证：*** | 特色服务：电力 |
| 产品特性：高压计量箱 | 重量：85kg | 包装：木箱 |
| 运输：物流 | 场景：户外 | 精度：0.2S0.5 |
曙辰电气设备有限公司主要生产高压真空断路器、SF6断路器、隔离开关、计量箱、互感器、熔断器、避雷器、环网柜、箱变等电力设备，产品资质，期待与您合作。
概述：

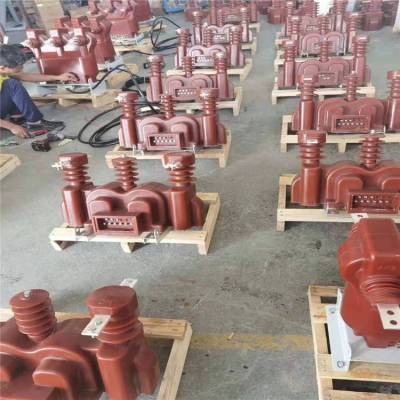

本产品为户外干式，是在两元件硅橡胶计量箱的基础上改进开发的。适用于50Hz、6－10kV三相交流电力线路或配电变压器，计量或用电管理监督考核，尤其更适用于线路三相负荷不平衡、差异较大的用户。在季节负荷变化较大的用户，可选择双变比计量箱，扩大计量的范围，提高计量的精度。 本产品电压、电流互感器主体绝缘采用硅橡胶材料真空浇注。硅橡胶材料以其优良的理化性能，逐步推广用于电力行业各种产品中。硅橡胶材料化学、、无味、，介电性能优良，和耐低温，可在－60℃－200℃正常使用，绝缘性能不变、不开裂、不老化。解决了环氧树脂材料在温度变化较大的情况下开裂击穿的弊病。该系列高压计量箱更适应高温、高寒、高湿地区的恶劣环境。
结构特点：
1.产品为三元件型，配A，B，C三只电流互感器，一只三相电压互感器，采用Y/Y0-12接线方式。
2. 对于季节性负荷变化较大的电力用户，可选用双变比宽量限高压计量箱，不停电可在表箱内通过改变互感器端子盒连接片倒换变比。
3. 计量表箱和组合互感器可一体连接，组成连体高压计量箱，在柱上安装使用；也可以分别安装，柱上安装组合互感器，下面安装计量表箱，中间用铠甲电缆连接。
1.1用途适用范围
1.1.1 JLS-6、10型三相油浸式户外高压电力计量箱（以下简称计量箱）适用于额定电压为10kV，额定频率为50-60Hz的三相交流网路上作电能计量用，由组合互感器和电表箱两部分组成。
1.1.2 JLS-6、10型计量箱适用于下列场合的电能计量：a、农村排灌站，乡镇企业、加工厂、中小型工厂、矿区、交通运输等各种企、事业单位以及林业、基建工地暂设供电站的高压输电线路的电能计量。微产品微产品
3、产品主要结构概述 微产品微产品
3.1本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成。计量仪表箱内配有D86系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计 量 时配二块有功电度表和两块无功电度表。
3.2电压互感器的铁芯为外铁式，用冷轧取向硅钢片叠装而成，中柱为多级阶梯形，在中柱上装有一次及二次线圈。
3.3电流互感器铁芯为内铁式，用冷轧取向硅钢片叠装而成，在铁芯柱上装有一次、二次线圈。
3.4通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。电压、电流互感器均固定在托板上，托板通过支撑杆吊装于箱盖上，并浸于变压器油中。
3.5高压引线套管，二次引线套管装设在箱盖上，油箱侧面装有放油塞接地螺栓。
3.6仪表箱装在油箱正面，上面装有观察窗并备有铅封孔。
3.7复变比计量箱采用二次更换变比复式，便于更换变比时，更间接，高效的工作。
3.8复变比计量原理，采用V／V-12接线方式，电压回路中二次b点接地，电流回路中A.C相电流二次回路尾端接地。在复变比计量箱内部，电流二次回路尾端，电压二次回路尾端b点，已连接为一点，但并未接地，实际接 电表测量时，该点（b）应可靠接地。
