| 产品特性：高压计量箱 | 是否进口：否 | 产地：四川 |
| 加工定制：是 | 品牌：曙辰电气 | 型号：JLSZW-35 |
| 产品名称：电力计量箱 | 适用范围：35KV线路 | 产品认证：*** |
| 特色服务：W | 是否跨境货源：否 |
一、概述

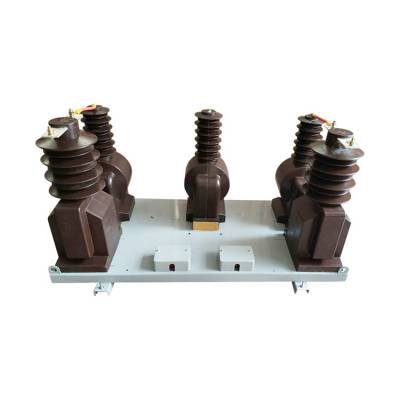

户外干式高压计量箱JLSZW-35是由两台单相全绝缘电压互感器组成三相“V”型接线，A、C相分别串接两台电流互感器，供35KV及以下电力线路作电流、电能计量用。电流互感器可做成高精度多变比结构，为以后系统增容带来方便。
产品用户外环氧树脂浇注，外形用防雨伞裙，表面爬电距离大，具有耐电弧、防雨、防尘、耐腐蚀、耐紫外线等特点，是电网改造的理想换代产品。
二、使用条件
1、海拔高度不超过1000m；
2、环境温度：+40℃；日平均不超过30℃；***-25℃；
3、系统接地方式：中性点非有效接地系统；
4、大气条件：大气中无严重污秽。
三、使用方法和注意事项
1、本产品如用于计量分支线路的电度或用于考核线路损耗时，可将计量箱安装在电杆的支架上。用于计量电力变压器高压侧电度时，可与变压器安装在同一平台上或安装在电杆上。
2、新安装运行中的计量箱发现相序相反时，会出线有功电镀表仍然正传，无功电度表反转的现象，造成电度表计量错误，应将计量箱高压侧任意两根对换位置，计量箱变为正相序进行，才能***计量箱准确计量。
3、本产品用于二相一地的电力线路计量电度时，应将地相接在计量箱B相上，其余二相按正相序连接防止产生计量的附加错误。产品吊运时必须使用油箱上的吊攀。
4、组合互感器的二次接线端子b点和油箱上的接地螺栓应可靠接地，以免造成事故。
四、技术参数
产品符合标准GB17201-2007之规定
准确等级 | 0.2S、0.2、0.5S、0.5 | |
额定电压比 | 35000/100 | |
额定一次电流 | 5—400A | |
额定二次电流 | ***或1A | |
额定容量 | 电压部分 | 0.2级，3*30VA;2*30VA |
电流部分 | 0.2S、0.2级，3*15VA;2*15VA | |
额定短时热电流倍数 | 100/1n/1s | |
额定动稳定电流倍数 | 250/th | |
运用前的检查
1、外观检讨：产品密封良好，瓷件无破损，出厂文件（及格证实书、运用解释书）完全。
2、用2500伏兆欧表测量一次对地的绝缘电阻，其值不少于1000MΩ。（空气湿度不大于75％）短时工频耐压实验，其实验电压值为出厂实验值的80％。
3、安装前需检讨和盘算负荷能否匹配，安装时应契合所标注的负荷值。
运用方法和注重事项
1、本产品如用于计量分干线路的电度或用于考察线路损耗时，可将计量箱安装在电杆的支架上。
用于计量电力变压器高压侧电度时，可与变压器安装在同一个平台上或安装在电杆上。
2、新安装运行中的计量箱发明相序相反时，会涌现有功电度表依然正转，无功电度表反转的景象，形成电度表计量同伴，应将计量箱高压侧恣意两根对换地位，计量箱变为正相序进行，能力***计量箱正确计量。
3、本产品用于二相一地的电力线路计量电度时，应将地相接在计量箱B相上，其他二相按正相序衔接，避免发生计量的附加误差。
产品吊运时必须运用油箱上的吊攀。
4、组合互感器的二次接线端子b点和油箱上的接地螺栓应牢靠接地，免得形成事变。
使用环境条件
1 海拔高度不超过1000m；
2 环境温度：+40℃；日平均不超过30℃；-25℃；
3 系统接地方式：中性点非有效接地系统；
4 大气条件：大气中无严重污秽。
